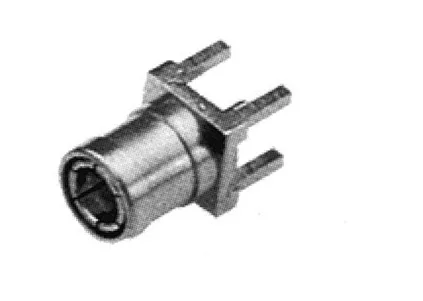

کانکتور کابل کواکسیال ولوسیتی مدل V-9109

Name: کانکتور کابل کواکسیال ولوسیتی مدل V-9109
Availability: instock

برای دریافت مشاوره با ما در ارتباط باشید.

با پست پیشتاز

و ۷ روز هفته

و تضمین اصالت

افتخار ماست

Subtypes
V-9109	Straight Plug PCB Mount
Electrical Characteristics
Impendence	50 ohm
Frequency Range	0-4 GHz
V.S.W.R	Straight: 1.3 Max, R/A: 1.5 Max
Insulation loss	0.3dB max @ 1.5 GHz ( Staight) 0.6dB max @ 1.5 GHz ( R/A)
Insulation resistance	1000 Megaohms min.
Contact resistance
Center Contact	6 milliohms Max
Outer conductor	2.5 milliohms Max
Working voltage in VRMS( at sea level )	RG178: 250 VRMS min. RG316,.85″ VRMS min.
Dielectric withstanding voltage in VRMS ( at sea level )	RG178: 500 VRMS min. RG316,.85″: 250 VRMS max.
Mechanical Characteristics
Durability	500 cycles min
Mating and unmating	Snap-on coupling
Force to engage and disengage	–
Proof torque	–
Coupling mechanism retention force	–
Cabling retention	RG174, 188, 316….> 20 lbs min RG178, 196… >6 lbs min
Center contact retention	4 lbs min
Environmental Characteristics
Temperature Range	-65°C to +165°C
Thermal Shock	MIL-STD-202 Method 107 Test Cond B
Corrosion (salt spray)	MIL-STD-202 Method 101 Test Cond B
Vibration	MIL-STD-202 Method 204 Test Cond B
Shock	–
Materials
Body(nut)/Center Male contact/Outer Contact	Brass
Center female contacts	Brass / Beryllium Copper
Ferrules	Brass
Insulator	Teflon
Plating
Body	Nickel or Gold
Coupling nut / Design	Nickel
Center Contact	Gold
Outer Contacts / Design	–
12VDC power output	–
Downloads
Datasheet (EN)	Download
